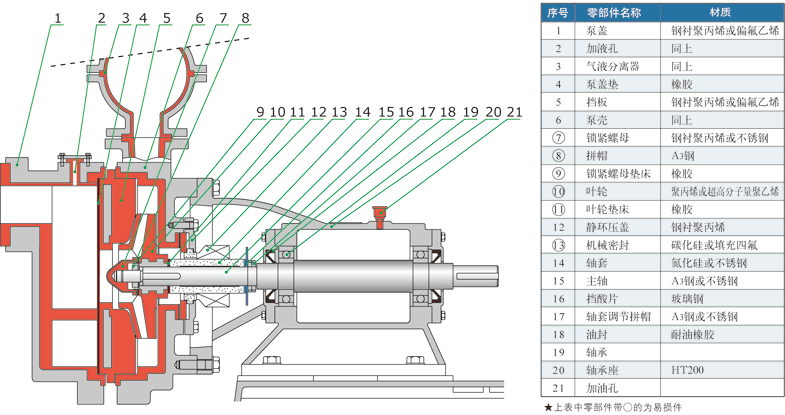

直連式FZB自吸泵結構示意圖
FZB自吸泵性能參數
型號 | 流量(m3/h) | 揚程 | 進口(mm) | 出口 | 功率 | 轉速(r/min) | 效率(%) | 自吸高度 | 自吸時間 |
25FZB-20 | 1.6 | 20 | Φ25 | Φ25 | 2.2 | 2900 | 20 | 1.5 | 150 |
32FZB-20 | 3.2 | 20 | Φ32 | Φ25 | 2.2 | 2900 | 30 | 1.5 | 150 |
40FZB-20 | 6.3 | 20 | Φ40 | Φ32 | 2.2 | 2900 | 42 | 3 | 150 |
50FZB-20 | 12.5 | 20 | Φ50 | Φ32 | 2.2 | 2900 | 42 | 3 | 150 |
50FZB-30 | 12.5 | 30 | Φ50 | Φ50 | 4 | 2900 | 48 | 3 | 180 |
65FZB-30 | 25 | 30 | Φ65 | Φ50 | 7.5 | 2900 | 55 | 3 | 180 |
80FZB-30 | 50 | 30 | Φ80 | Φ65 | 11 | 2900 | 58 | 3 | 180 |
50FZB-45 | 12.5 | 45 | Φ50 | Φ32 | 7.5 | 2900 | 35 | 3 | 200 |
65FZB-45 | 25 | 45 | Φ65 | Φ40 | 11 | 2900 | 42 | 3 | 200 |
80FZB-45 | 50 | 45 | Φ80 | Φ65 | 15 | 2900 | 53 | 3 | 200 |
100FZB-45 | 100 | 45 | Φ100 | Φ80 | 30 | 2900 | 55 | 3 | 250 |
100FZB-32 | 100 | 32 | Φ100 | Φ80 | 18.5 | 2900 | 48 | 3 | 250 |
